如何高效利用Flash_0功能？从入门到实战的完整指南

如果你刚接触嵌入式开发或存储技术，可能会对“Flash_0”这个词感到陌生。简单来说，Flash_0通常指微控制器（MCU）或存储芯片中内置的一块可编程闪存区，负责存储固件代码、配置参数或用户数据。它的特点是断电后数据不丢失，但写入寿命有限，操作逻辑与传统内存（如RAM）差异较大。以下将基于实际工程经验，从原理到实践讲解如何优化Flash_0的使用。

一、基础优化：避免低级错误

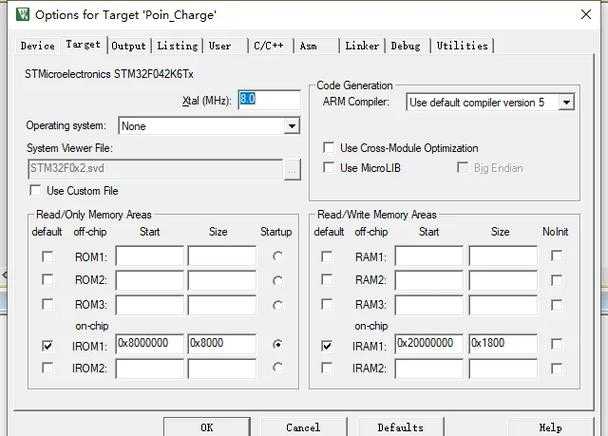

1. 明确Flash_0的物理特性

确认芯片手册中标明的Flash_0容量、页大小（如1KB/页）和擦除次数（例如10万次）。例如，STM32系列MCU的Flash_0通常以页面为单位擦除，若频繁擦写同一区域会快速损耗寿命。

关键操作：数据更新前先擦除整页，避免直接覆盖写入（Flash不支持位级修改）。

2. 降低写入频率

使用缓冲区（Buffer）缓存临时数据，积累到一定量后再批量写入。例如，传感器数据可每10分钟汇总一次存入Flash_0，而非每秒写入。

行业实践：参照ARM Cortex-M芯片的“写前缓冲”设计，减少擦写操作。

二、进阶技巧：延长使用寿命

1. 动态磨损均衡（Wear Leveling）

原理：通过算法将数据均匀分配到不同物理页，避免某些页面被过度擦写。

实现方法：

简单版：记录写入次数，轮流使用相邻页面。

高阶版（参考开源库LittleFS）：通过元数据标记活跃区块，动态分配冷热数据。

2. 数据压缩与对齐

压缩后再存储：例如，将浮点数转为定点数（如32位浮点压缩为16位整型）。

按页对齐写入：若页大小为1KB，则每次写入数据凑整为1KB倍数，避免多次擦除。

三、高级策略：安全与容错设计

1. 冗余备份与校验

双副本存储：同一数据存两份到不同页面，读取时校验一致性。

CRC校验：写入时附加校验码（如CRC32），读取失败后自动恢复备份。

2. 错误处理与日志机制

错误重试：若写入失败，延迟后重试（避免硬件瞬时故障导致的数据丢失）。

日志追踪：记录每次操作的时间戳和状态（日志区单独预留，定期清理）。

四、权威建议与工具推荐

厂商规范：

STMicroelectronics建议：Flash_0擦写间隔需大于2ms，防止电压不稳导致写入错误。

Texas Instruments的解决方案：使用其提供的Flash_API库，内置ECC（纠错码）功能，可修复单比特错误。

开发工具：

J-Link调试器：实时监控Flash_0的读写状态。

JEDEC标准工具：验证Flash操作是否符合工业级可靠性标准（如JESD47）。

五、实战案例：智能家居设备的配置存储

某智能温控器需在Flash_0中存储用户设定的温度阈值。初期直接每5分钟写入一次，1年后部分页面损坏。优化方案：

1. 启用动态磨损均衡，数据分散到10个页面轮流写入；

2. 阈值数据压缩为2字节，按512字节对齐；

3. 增加CRC校验和双备份。

优化后寿命提升至5年以上，方案通过IEC 60730家电安全认证。

总结：优化Flash_0的核心逻辑是“减少擦写次数，均衡损耗，加强容错”。遵循芯片厂商规范、结合行业通用算法，即使新手也能显著提升系统可靠性。
